نمای اسپایدر «Spider facade»، یک نوع نمای ساختمانی است که از شیشه و یراقآلات فلزی ساخته میشود. طراحی و اجرای این نما به مصالح مقاوم و بادوام نیاز دارد و همین موضوع، پیمانکاران را در مدیریت هزینهها با چالش مواجه میکند. همکاری با یک تیم متخصص و باتجربه، این امکان را به سازندگان میدهد که علاوهبر جلوگیری از اشتباهات اجرایی، بودجه ساختوساز را بهصورت بهینه هزینه کنند. نمای شیشهای اسپایدر، معمولا در مراکز تجاری و ساختمانهای اداری مورد استفاده قرار میگیرد و بهدلیل نوع طراحی به ساختمان فضای مدرن میدهد. در ادامه این مطلب، پس از معرفی کردن نمای اسپایدر، مزایا و معایب آن را دقیقتر بررسی میکنیم.
پرسشهای پرتکرار
زمان اجرای نمای اسپایدر با توجه به ابعاد پروژه و نوع سازه نگهدارنده متفاوت است.
این نما اگر به شکل صحیح و طبق اصول مهندسی طراحی و اجرا شود، کاملا ایمن است.
سیستم لوله استیل در ساخت نمای اسپایدر بیشترین کاربرد را دارد.
شستشوی این نما توسط افراد متخصص و با استفاده از دستگاهها و رباتها انجام میشود.
برای محافظت بهتر و افزایش طول عمر این سازه، لازم است سرویسهای دورهای توسط یک تیم متخصص انجام شود.
بله، اگر اجرای این نما با محاسبات دقیق فنی انجام شود، بسیار مقاوم است و در شرایط جوی سخت نیز میتوان از آن استفاده کرد.
این نما در برابر زلزله و حرکات سازه نیز مقاوم است؛ زیرا روی ستونهایی غیر ستونهای اصلی ساختمان قرار میگیرد.
نمای اسپایدر چیست؟
نمای اسپایدر، مجموعهای از پنلهای شیشهای است که با استفاده از یراقآلات مخصوص به یکدیگر متصل میشوند. بهدلیل اینکه این نما ساختار عنکبوتی شکل دارد، به آن نمای اسپایدر میگویند. سازندگان در اجرای این نما، از قاب و فریم استفاده نمیکنند و شیشهها را با کمک یراقآلات، بهصورت شبکهای به یکدیگر متصل میسازند. برای افزایش طول عمر این نمای شیشه ای، از اتصالات ضد زنگ و شیشه سکوریت استفاده میشود.
ویژگیها و مشخصات فنی نمای اسپایدر
عنصر اصلی در ساخت نمای اسپایدر، شیشه است و به همین دلیل ایمن بودن سازه اهمیت بالایی دارد. طراحان برای حفظ ایمنی و افزایش دوام نمای اسپایدر، از شیشههای سکوریت یا لمینت استفاده میکنند. این شیشهها معمولا بهصورت ورقهای مستطیل شکل برش داده میشوند که 4 یا 6 سوراخ دارند. سوراخهای تعبیه شده در هر یک از پنلها برای اتصال شیشهها به ساختمان مورد استفاده قرار میگیرند. این پنلهای شیشهای، با کمک یراقآلات مقاوم و ضد زنگ به سازه پشتیبان متصل میشوند. ضخامت شیشههایی که در ساخت نمای اسپایدر بهکار میروند، معمولا 10 الی 12 میلیمتر است. علاوهبراین، امکان استفاده از شیشه دو یا چند جداره وجود دارد که سبب میشود شیشهها بهعنوان عایق صوتی و حرارتی نیز عمل کنند.
مزایای اجرای نمای اسپایدر
استفاده از نمای اسپایدر در معماری ساختمان، فضای بیرونی سازه را جذابتر نشان میدهد و به ساختمان سبک مدرن میبخشد. علاوهبر این مهمترین مزایای نمای اسپایدر عبارتاند از:
- سبک بودن و عدم تحمیل بار زیاد به سازه
- شفافیت و دید وسیع ساختمان
- دوام بالای شیشه
- امکان طراحی مدلهای پیچیده
- نورگیری بیشتر ساختمان
- قابلیت اجرا به صورت عمودی و افقی
کاربردهای نمای اسپایدر
نمای اسپایدر زیبایی ظاهری ساختمان را افزایش میدهد و به همین دلیل، مهندسان معمار در طراحی و اجرای ساختمانهای جدید از این نما بیشتر استفاده میکنند. نمای اسپایدر معمولا در ساخت سازههای زیر کاربرد دارد.
- ساختمانهای اداری
- مجتمعهای خرید و فروشگاهی
- فرودگاه و ترمینالها
- هتلهای لوکس و رستورانهای مجلل
- نمایشگاههای هنری و موزهها
معایب نمای اسپایدر
اجرای نمای اسپایدر بهدلیل امکان استفاده بیشتر از نور خورشید و ایجاد نمای مدرن بسیار مورد استقبال قرار گرفته است؛ اما نباید از نقاط ضعف آن چشمپوشی کرد. معایب نمای اسپایدر شامل موارد زیر میشود.
- تمیزکاری سخت و زمانبر
- هزینه بالای طراحی و اجرا
- نیاز به کنترل دائمی عایقبندی
- امکان تاثیرپذیری از تغییرات دمایی شدید
گروه تولیدی شیکو؟
مستقیم از کارخانه
واقع در تهران / خاوران
اندازه گیری و نصب
اعزام نیرو به محل شما
تحویل در موعد مقرر
در سراسر کشور
قیمت مناسب
پایینتر از قیمت بازار
انواع نمای اسپایدر
نمای اسپایدر با توجه به کاربری ساختمان و سلیقه مشتری به روشهای مختلفی قابل اجرا است. در این سازه که به نمای بدون قاب نیز شهرت دارد، شیشهها به کمک یراقآلات مخصوص به ساختمان متصل میشوند. مهندسان هنگام اجرای نمای اسپایدر، از روشهای زیر بهعنوان سیستم اتصال استفاده میکنند.
- سیستم لولهای
- سیستم کابلی
- سیستم فیس گلس
- سیستم اسپیس فریم
- سیستم سازه خرپا
انتخاب روش اتصال سازه با توجه به نوع پروژه و نیاز کارفرما صورت میگیرد. در ادامه به معرفی هر کدام از این سیستمها میپردازیم.

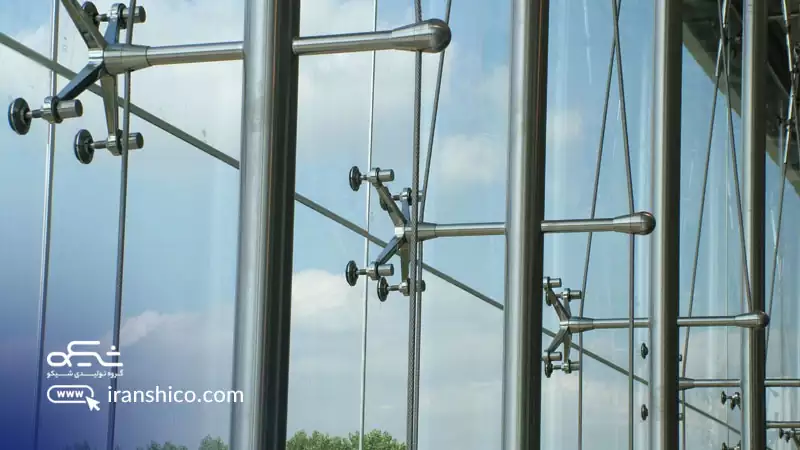

نمای اسپایدر لوله استیل
مهندسان در این روش برای ساخت نمای اسپایدر، از لولههای استیل براق بهعنوان سازه نگهدارنده استفاده میکنند. محاسبه ابعاد لولهها، با توجه به نوع سازه و نظر کارشناسی تیم فنی صورت میگیرد. لولههای استیل در این نما نقش مهمی دارند؛ زیرا پنلهای شیشهای را در برابر باد، طوفان و سایر عوامل محیطی مهار میکنند. اندازه لولهها با توجه به نوع سازه ساختمانی، ابعاد و وزن شیشهها، ارتفاع از سطح زمین و میزان بار وارد شده روی لولهها متغیر خواهد بود.

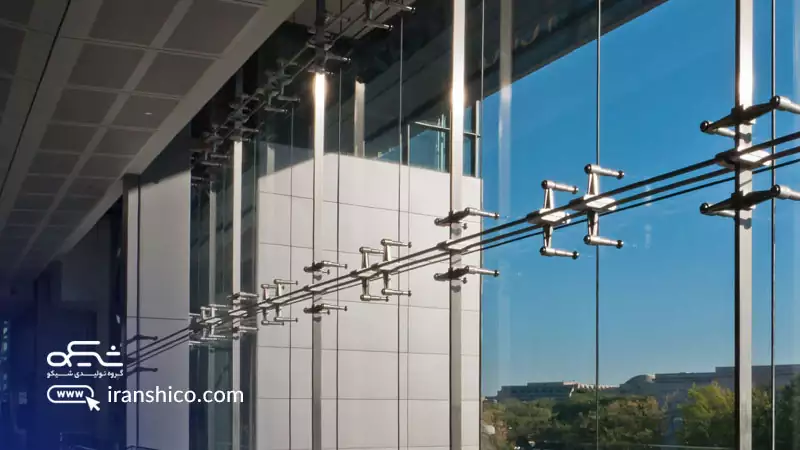

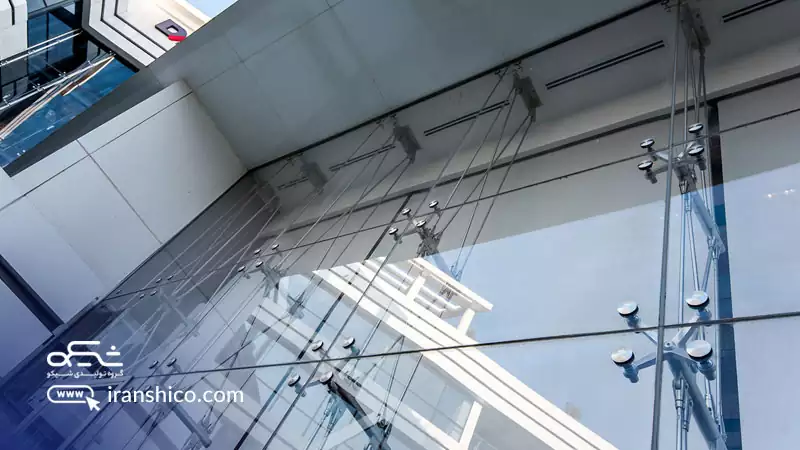

نمای اسپایدر کابلی
در اجرای این سیستم، شیشهها با کابلهای فلزی به سازه اصلی متصل میشوند. کابلهای استفادهشده در این روش از جنس فولاد ضد زنگ هستند و توانایی تحمل فشار و کشش بالا را دارند. در سازه کابلی که یکی از انواع سیستم های نمای اسپایدر است، مهندسان برای ثابت نگهداشتن سازه از گیرههای استیل استفاده میکنند. کابلها به شکل خرپا، کراس و تور طراحی میشوند و وظیفه تحمل بار را برعهده دارند. کابلهای ضد زنگ بهدلیل مقاومت در برابر رطوبت و خوردگی در ساخت آسانسور شیشه ای نیز استفاده میشوند.
نمای اسپایدر فین گلس
در سیستم فین گلس، سازه پشتیبان از جنس شیشه است و به همین دلیل به نمای شفاف نیز شناخته میشود. در این روش انتقال بار سازه، بهوسیله یک تیغه شیشهای صورت میگیرد و همین موضوع، نورپذیری نما را افزایش میدهد. وجود یک خطای میلیمتری، سازه را با مشکل مواجه میکند، به همین دلیل اجرا کردن این سیستم در نمای اسپایدر نیاز به تخصص و تجربه زیادی دارد.
نمای اسپایدر اسپیس فریم
در این سیستم که به آن قاب فضایی نیز میگویند، لولهها و اتصالات بهصورت اشکال هندسی منظم در کنار یکدیگر قرار میگیرند. اتصال سازه بهگونهای است که بار وارد شده یکنواخت تقسیم میشود تا ایمنی و استحکام سازه افزایش یابد. در این روش امکان ساخت قطعات نمای اسپایدر شیشه ای، در محل پروژه وجود دارد. همچنین میتوان از قطعات پیشساخته و آماده استفاده کرد.
نمای اسپایدر سازه خرپا
اتصال نمای شیشهای به ساختمان در روش سازه خرپا، شیشه ها به وسیله کانکتور با پیچ و مهره به اسپایدر متصل میشود سپس، اسپایدر متصل شده به شیشه، با کمک جوش به سازه خرپا متصل میگردد. در ساخت نمای اسپایدر با سازه خرپایی، از سیستمهای اسپایدر لولهای و کابلی بهصورت همزمان استفاده میشود تا مقاومت نما افزایش پیدا کند. استحکام این سیستم نسبت به سایر روشها بیشتر است و نیاز به محاسبات و طراحی دقیق دارد.

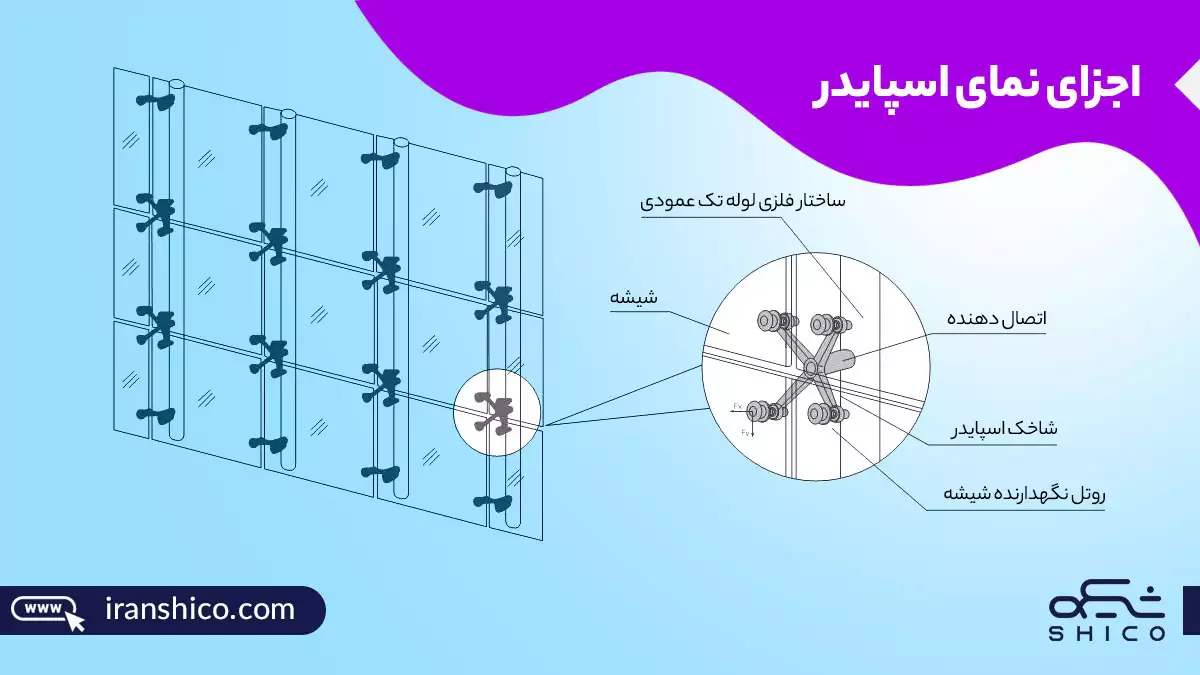

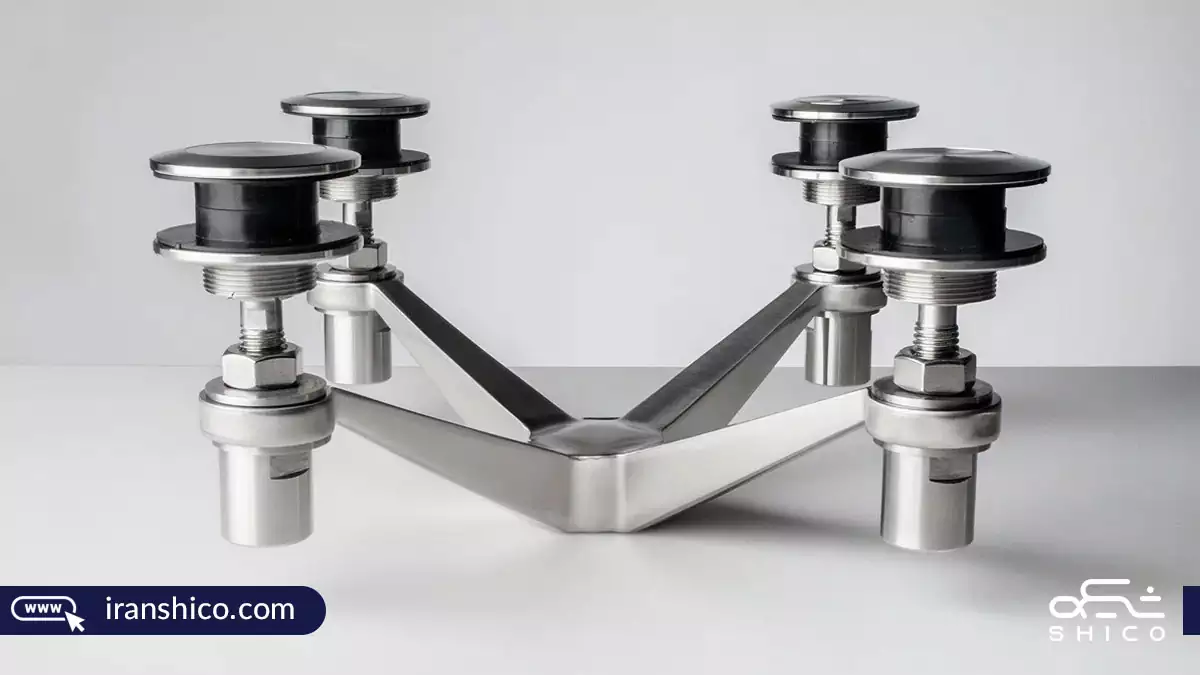

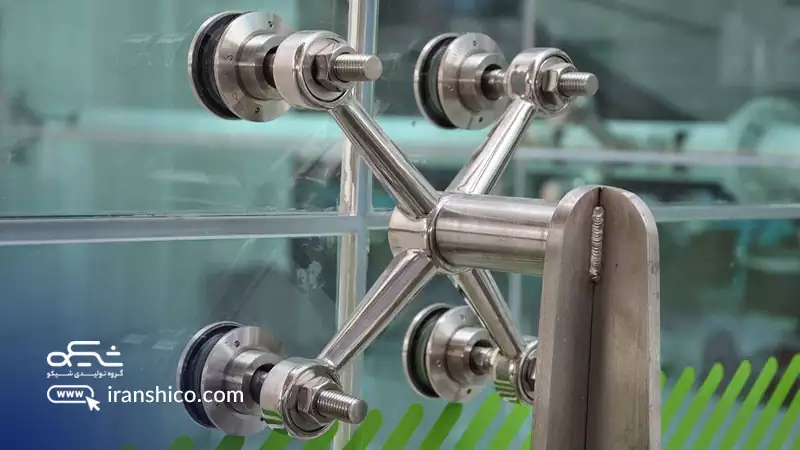

اتصالات نمای اسپایدر
نگهداری و تثبیت نمای اسپایدر روی ساختمان به کمک بست و اتصالات امکانپذیر است. ابزارهای متصلکننده، وزن کلی نما را به سازه انتقال میدهند تا کمترین فشار به نما وارد شود. با توجه به این موضوع، اتصالات در این نما اهمیت بالایی دارند. یراقآلات سازه اسپایدر شامل موارد زیر هستند.

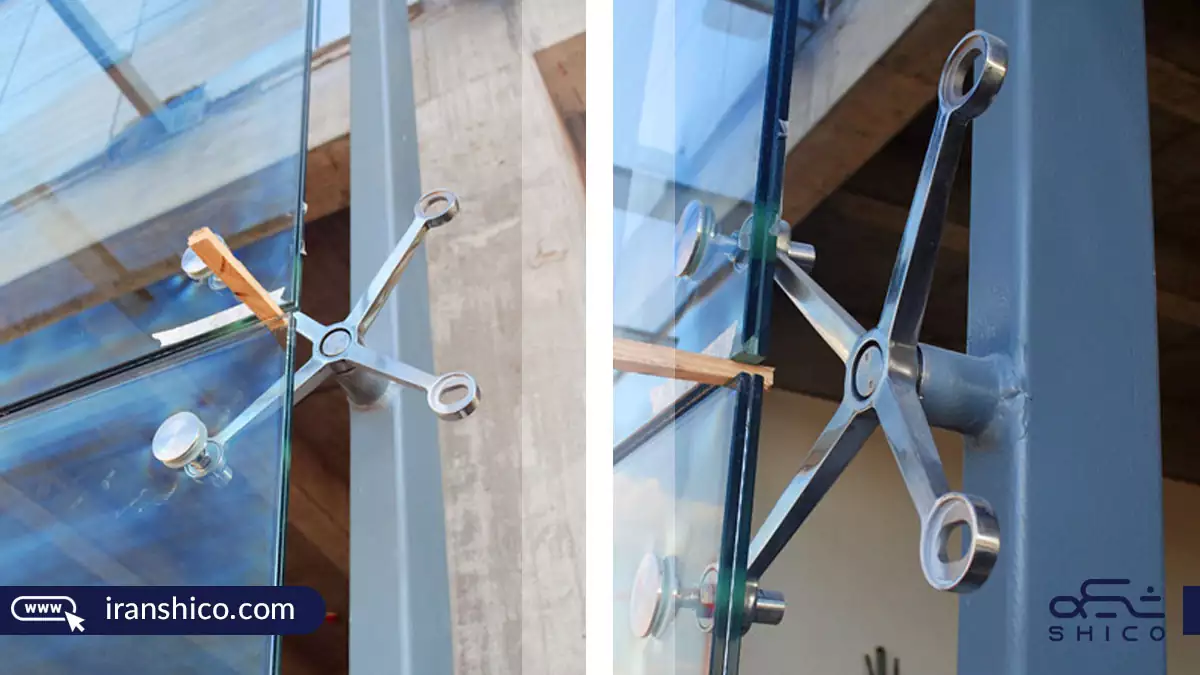

- چنگک اسپایدری از تکبازو تا چهار بازو
- بست اتصال شیشه به شیشه، میلگرد یا دیوار
- روتل اسپایدر
- کلمپ
- راد کششی
- پایه فین گلس
- کانکتور اسپایدر
مراحل نصب نمای اسپایدر
نصب نمای اسپایدر فرایند مشخصی دارد؛ اما نوع سازه نگهدارنده و سبک پروژه ممکن است در جزئیات کار تفاوت ایجاد کند. در ادامه مراحل اصلی نصب نمای شیشهای اسپایدر را بیان میکنیم.
- بررسی اولیه ساختمان: در این مرحله ساختمان توسط مهندسین و تیم اجرایی مورد بررسی قرار میگیرد تا از امکان اجرای نمای اسپایدر اطمینان حاصل شود.
- مشخص کردن جزئیات نمای اسپایدر: با توجه به نوع ساختمان، نظر کارشناسان و بودجه در نظر گرفته شده، جزئیات اجرایی مانند نوع سازه نگهدارنده مشخص میشود و طراحی نقشه صورت میگیرد.
- خریداری مصالح: مالک یا پیمانکار پروژه با توجه به نقشه اجرایی، برای ساخت نمای اسپایدر مصالح مورد نیاز را خریداری میکند.
- آماده کردن سازه نگهدارنده: در این مرحله از کار، سازه پشتیبان توسط تیم فنی آماده میشود.
- نصب اسپایدرها: بعد از آمادهسازی اسکلت نگهدارنده، تیم اجرایی به نصب اسپایدرها مشغول میشود. مراحل نصب اسپایدر بایستی با دقت فراوان پیش برود، چرا که انجام دقیق آن، استحکام سازه را افزایش میدهد.
- نصب صفحات شیشهای: در این مرحله، نصب شیشهها با دقت زیاد انجام میشود.
- عایقبندی: بعد از نصب کردن شیشهها برای جلوگیری از ورود گردوغبار، لازم است که فضای بین پنلها و محل نصب اسپایدرها با درزگیر پوشانده شود. این کار در نمای اسپایدر با استفاده از چسبهای ترکیبی یا سیلیکونی صورت میگیرد.
قیمت نمای اسپایدر
محاسبه کردن هزینه طراحی و اجرای انواع نمای اسپایدر برای مدیران پروژه یک چالش بهحساب میآید؛ زیرا این مساله با توجه به فاکتورهای مختلفی تغییر میکند. مهمترین عوامل موثر بر قیمت شامل موارد زیر میشوند.
- ابعاد پروژه
- جنس و کیفیت مصالح
- روش و فرایند ساختوساز
- تیم اجرایی
- مدت زمان تکمیل پروژه
هر کدام از این عوامل در تعیین هزینه نهایی تاثیرگذار هستند و تفاوت قیمت ایجاد میکنند. برای اطلاع دقیق از قیمت روز نمای اسپایدر میتوانید همه روزه با شماره 09193107685 تماس بگیرید.
سئوال دیگری دارید؟
با افتخار پاسخگوی شما هستیم.
سفارش نمای اسپایدر
طراحی و اجرای نمای اسپایدر پیچیدگیهای خاص خود را دارد و لازم است پروژه توسط یک تیم حرفهای مورد بررسی قرار بگیرد. بنابراین اگر قصد دارید ساختمانی با نمای اسپایدر بسازید، ابتدا با معماران متخصص مشورت کنید. مجموعه شیکو برای راحتی مشتریان خود امکان دریافت مشاوره را فراهم کرده است، شما میتوانید از طریق تماس تلفنی یا مراجعه حضوری، سوالات خود را از کارشناسان مجموعه بپرسید.
شماره تلفن همراه (تماس همه روزه): 09193107685
شماره ثابت (تماس شنبه تا پنجشنبه در ساعات کاری): 02126216122
آدرس: تهران، خیابان شریعتی، بالاتر از سیدخندان، ساختمان نور
امکان مراجعه حضوری از شنبه تا چهارشنبه ساعت 9 تا 17 و پنجشنبهها ساعت 9 تا 13 فراهم است.
مالکان و سازندگان پروژههای بزرگ ساختمانی، تمایل دارند سازه آنها منحصربهفرد و خاص طراحی شود. به همین دلیل معمارانی که از سبک مدرن پیروی میکنند، به این افراد استفاده از نمای شیشهای اسپایدر را پیشنهاد میدهند؛ زیرا این نما علاوهبر ایجاد ظاهری جذاب، امکان ساخت طرحهای خاص را نیز فراهم میکند. نصب و اجرای نمای شیشه ای اسپایدر کار حساسی است و نیاز به تخصص و تجربه دارد. در این مقاله از گروه تولیدی شیکو، به جزئیات طراحی و ساخت این نما پرداختیم.
